Реверс-инжиниринг деталей, узлов и промышленного оборудования

Восстанавливаем конструкцию, функцию и производственную документацию по физическому образцу, изношенной детали, фрагментам КД, фото, видео и данным обследования.

Выполняем полный цикл: измерения и 3D-сканирование, анализ материалов и износа, построение параметрических моделей, расчёты, разработку конструкторской документации, изготовление, испытания и сопровождение внедрения аналога, при возможности подбираем стандартный аналог.

• Детали, сборочные единицы, механизмы и агрегаты
• Редукторы, приводы, насосы, гидроцилиндры, оснастка и инструмент
• Технологическое и нестандартное промышленное оборудование



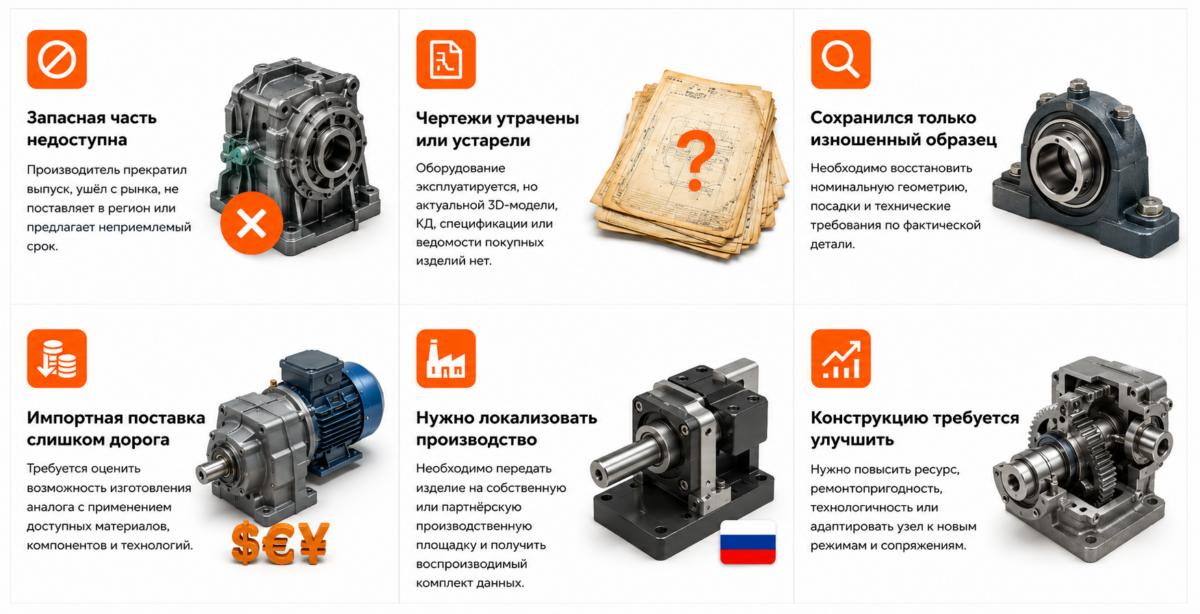

Когда требуется реверс-инжиниринг

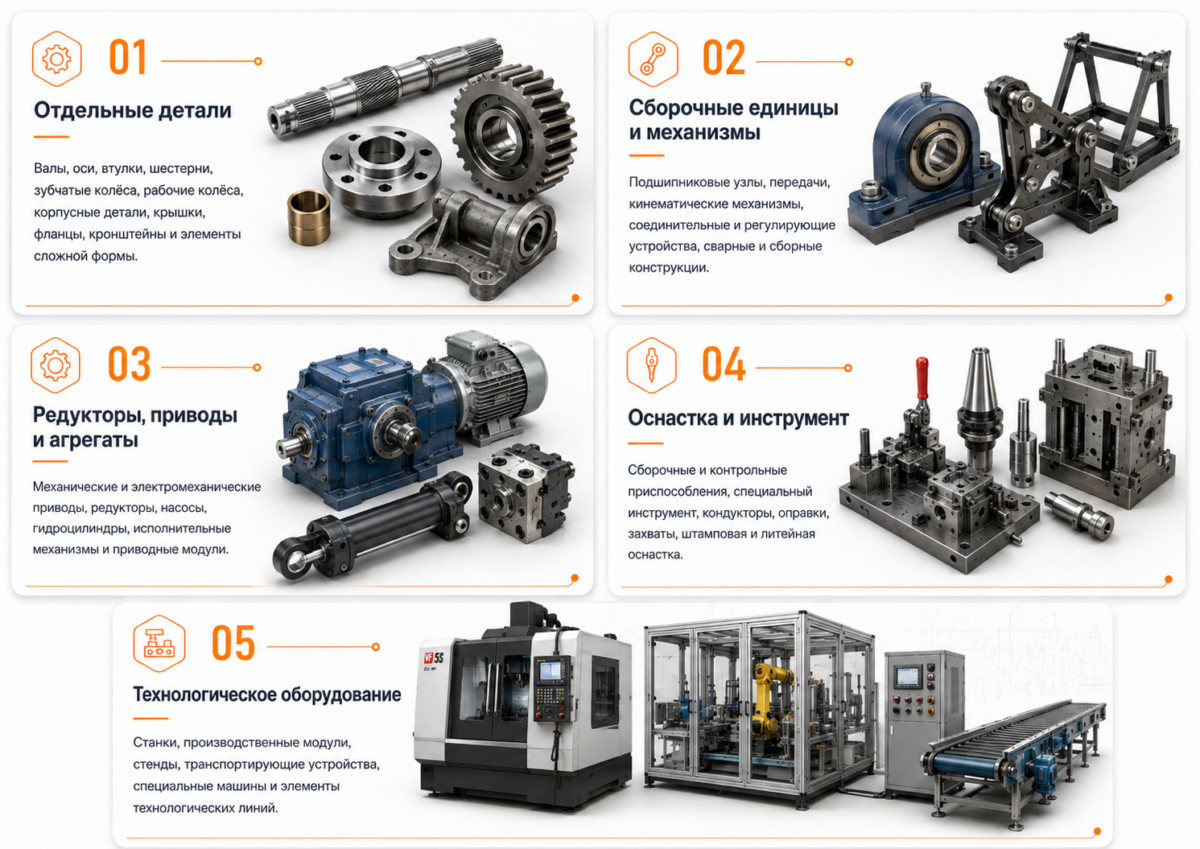

Объекты реверс-инжиниринга

Работаем как с отдельным компонентом, так и с изделием (узел, агрегат, оборудование, и даже автоматизированная линия целиком) в сборе — включая анализ взаимодействия деталей, приводов, опор, уплотнений, креплений и интерфейсов с существующим оборудованием.

Не копируем износ. Восстанавливаем рабочую конструкцию.

3D-скан фиксирует фактическую поверхность объекта вместе с износом, деформациями, следами ремонта и случайными отклонениями. Для повторного изготовления этих данных недостаточно.

Инженеры NTM анализируют назначение детали, сопряжения, кинематику, нагрузки, посадки, материалы, способы изготовления и контроля. На этой основе восстанавливается номинальная геометрия и формируется редактируемая модель, пригодная для разработки КД и производства.

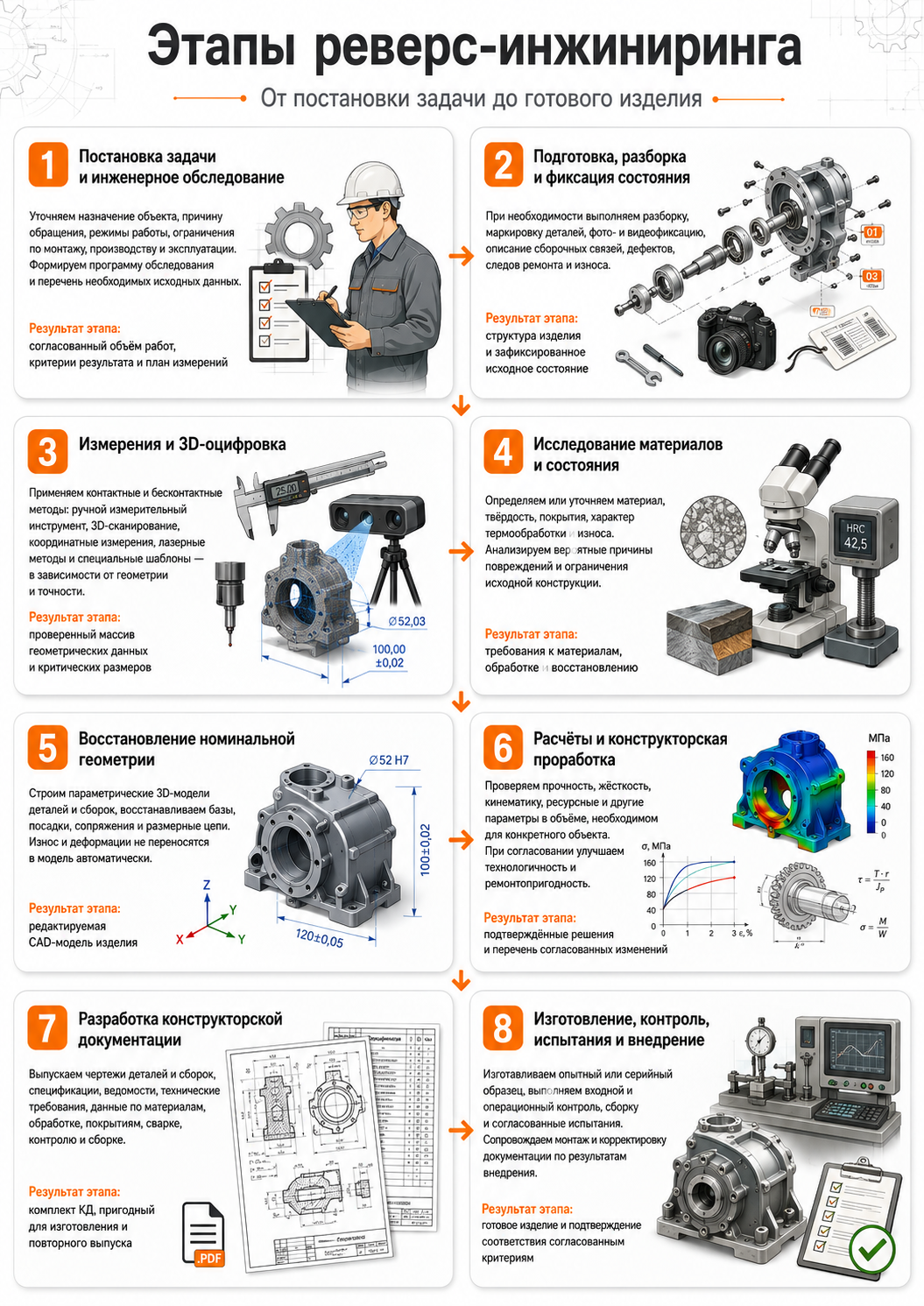

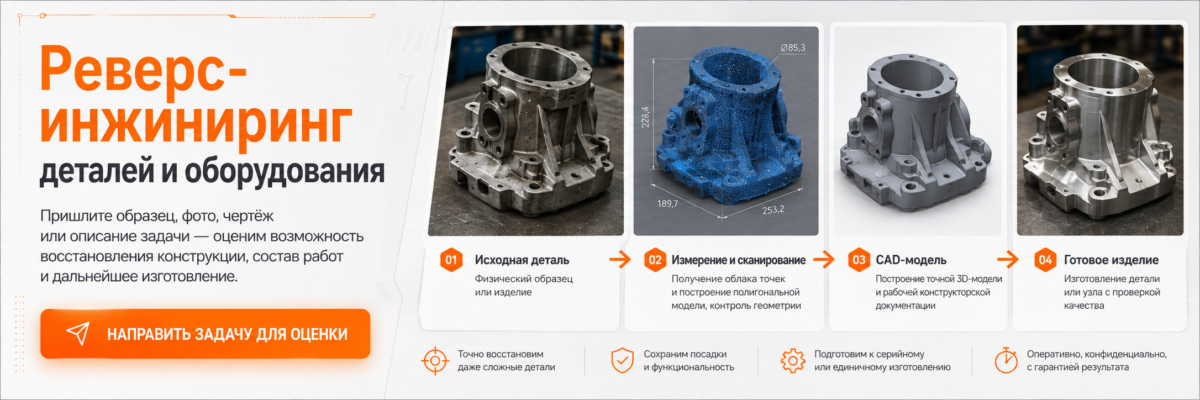

Этапы работ: Полный цикл инжиниринга

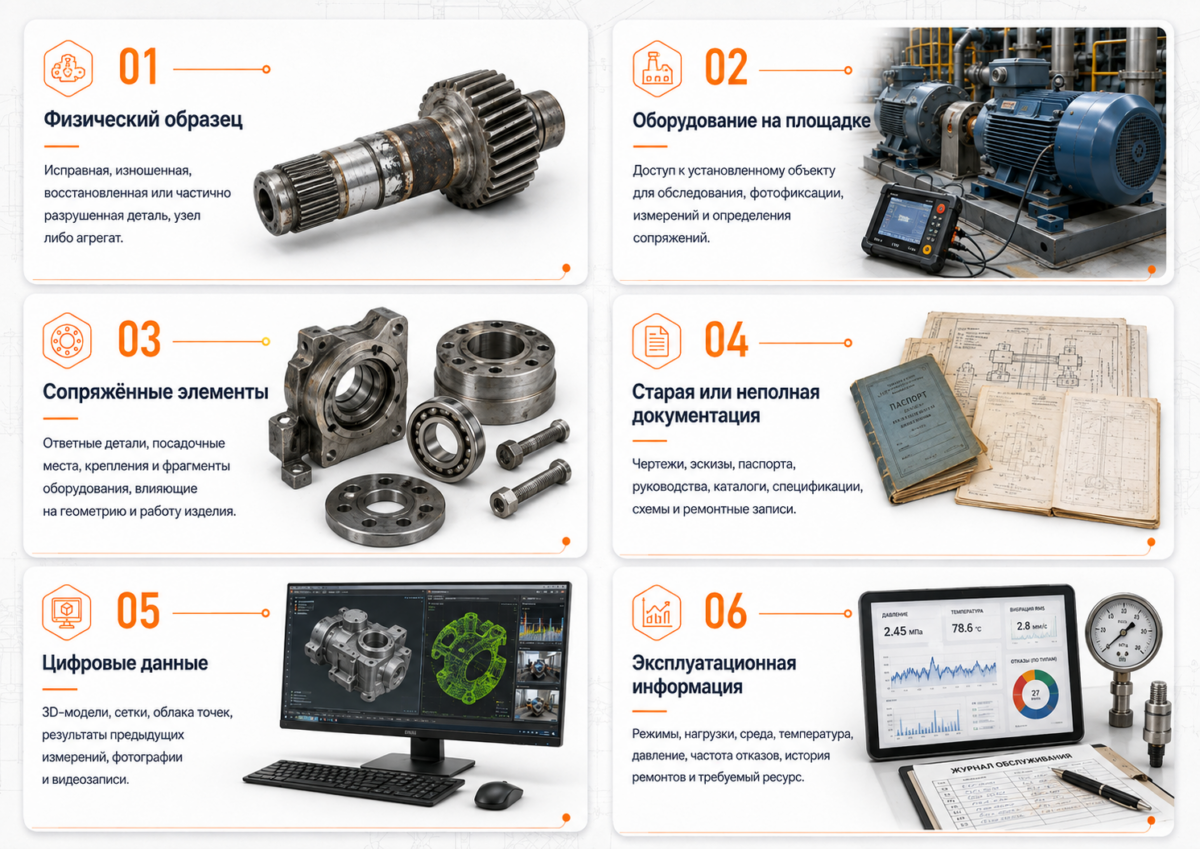

Начать можно с любых имеющихся данных

Полный комплект документации не требуется. Мы анализируем то, что сохранилось, определяем недостающую информацию и формируем программу обследования, план действий.



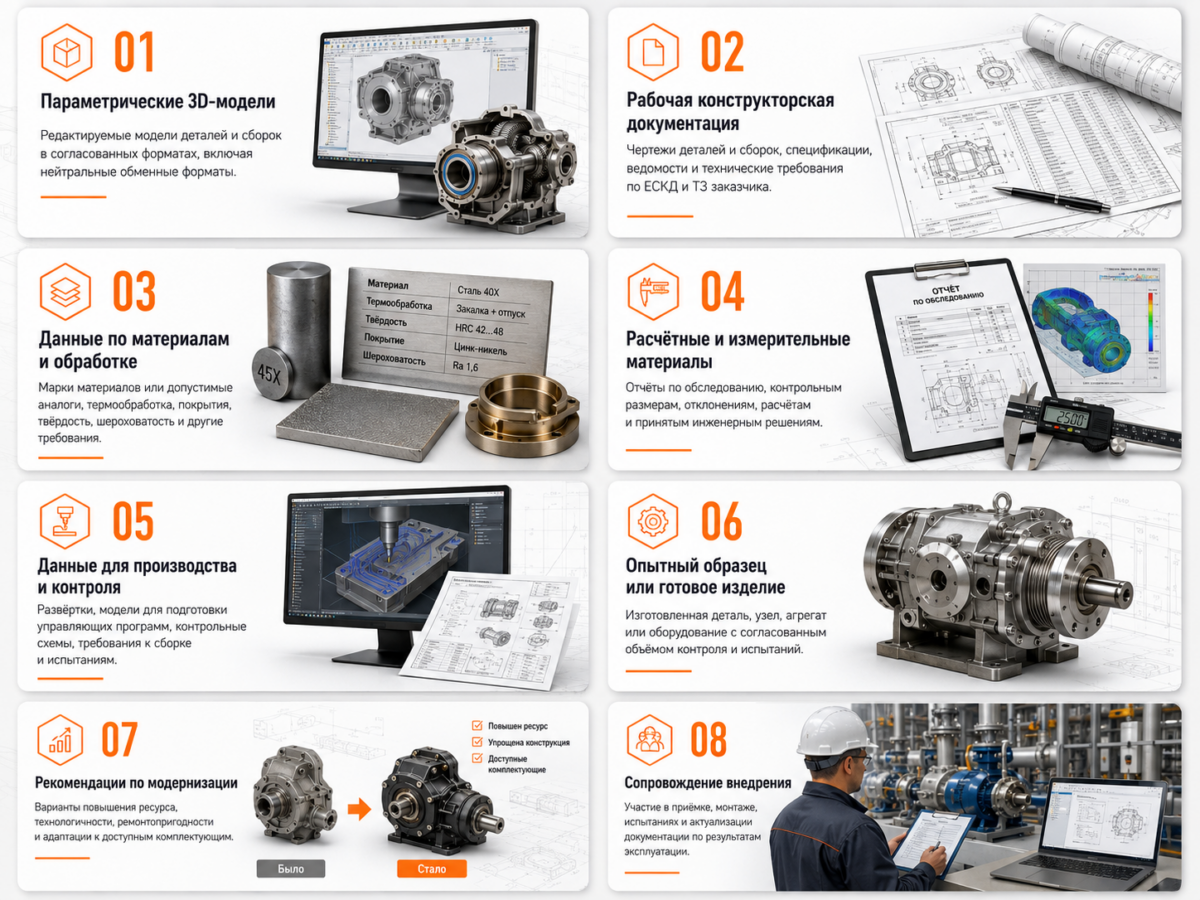

Что получает заказчик

Состав результата определяется задачей: изготовить одну деталь, восстановить документацию на агрегат, локализовать производство или разработать улучшенный аналог.



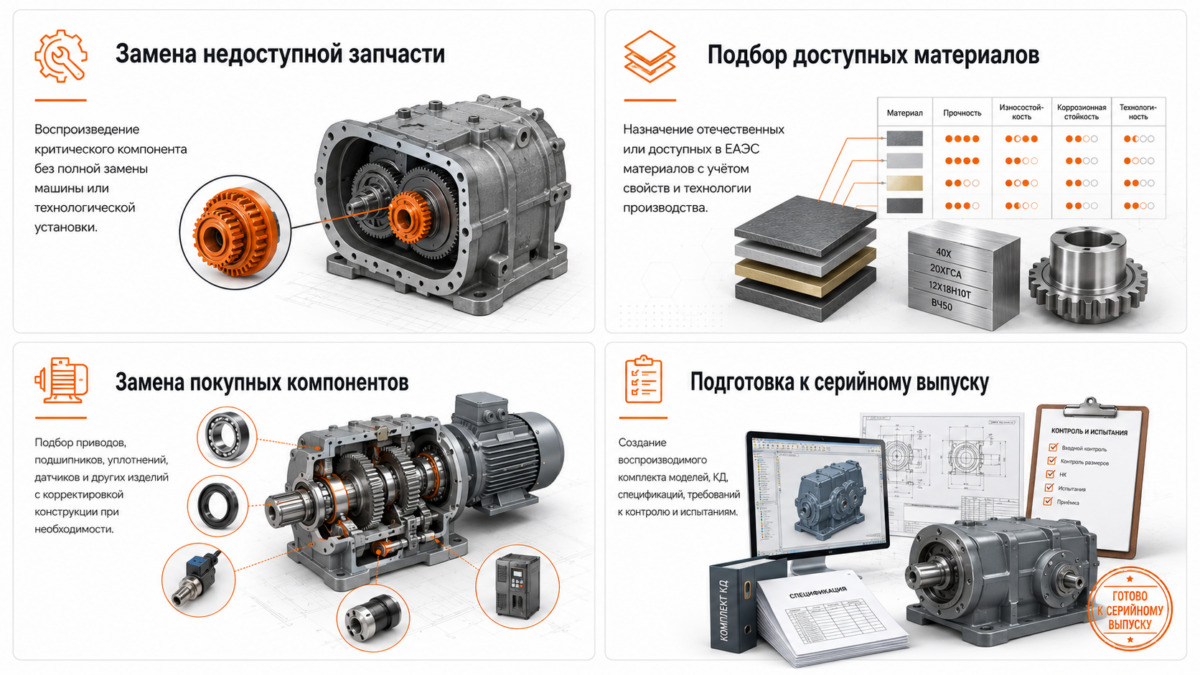

Импортозамещение

На этапе обследования сравниваются три сценария: точное восстановление, восстановление с улучшениями или разработка функционального аналога. Заказчику предлагается технически и экономически рациональный вариант.

Восстанавливаем критические компоненты иностранного оборудования и адаптируем конструкцию к доступной производственной базе, материалам и покупным изделиям.

В зависимости от задачи воспроизводим исходную конструкцию, разрабатываем взаимозаменяемый аналог или предлагаем функционально эквивалентное решение. Сохраняем необходимые присоединительные размеры, интерфейсы и согласованные эксплуатационные характеристики.

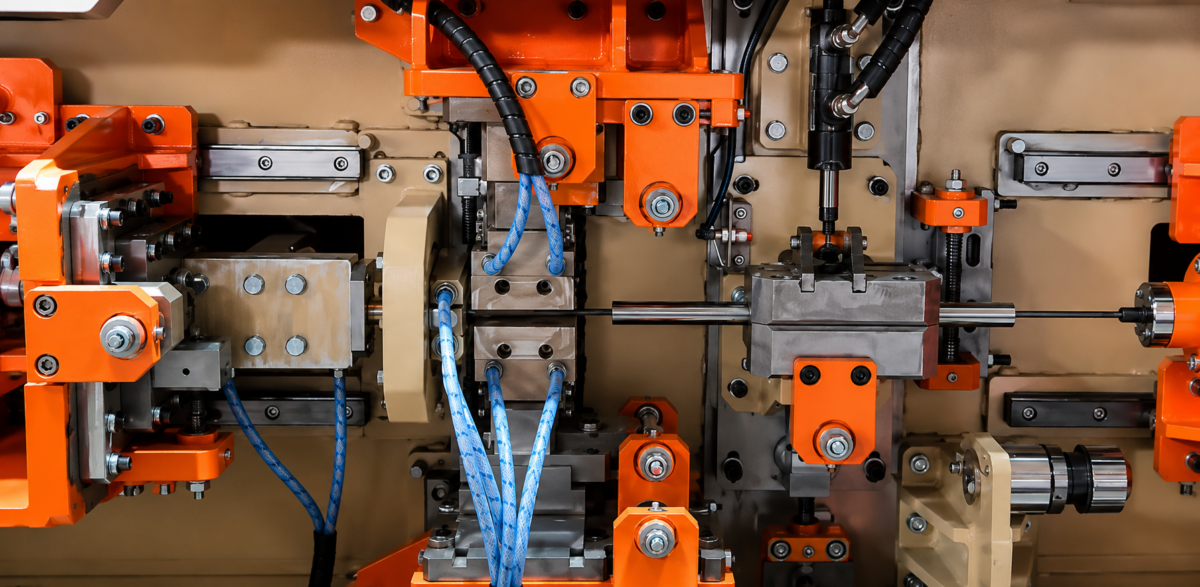

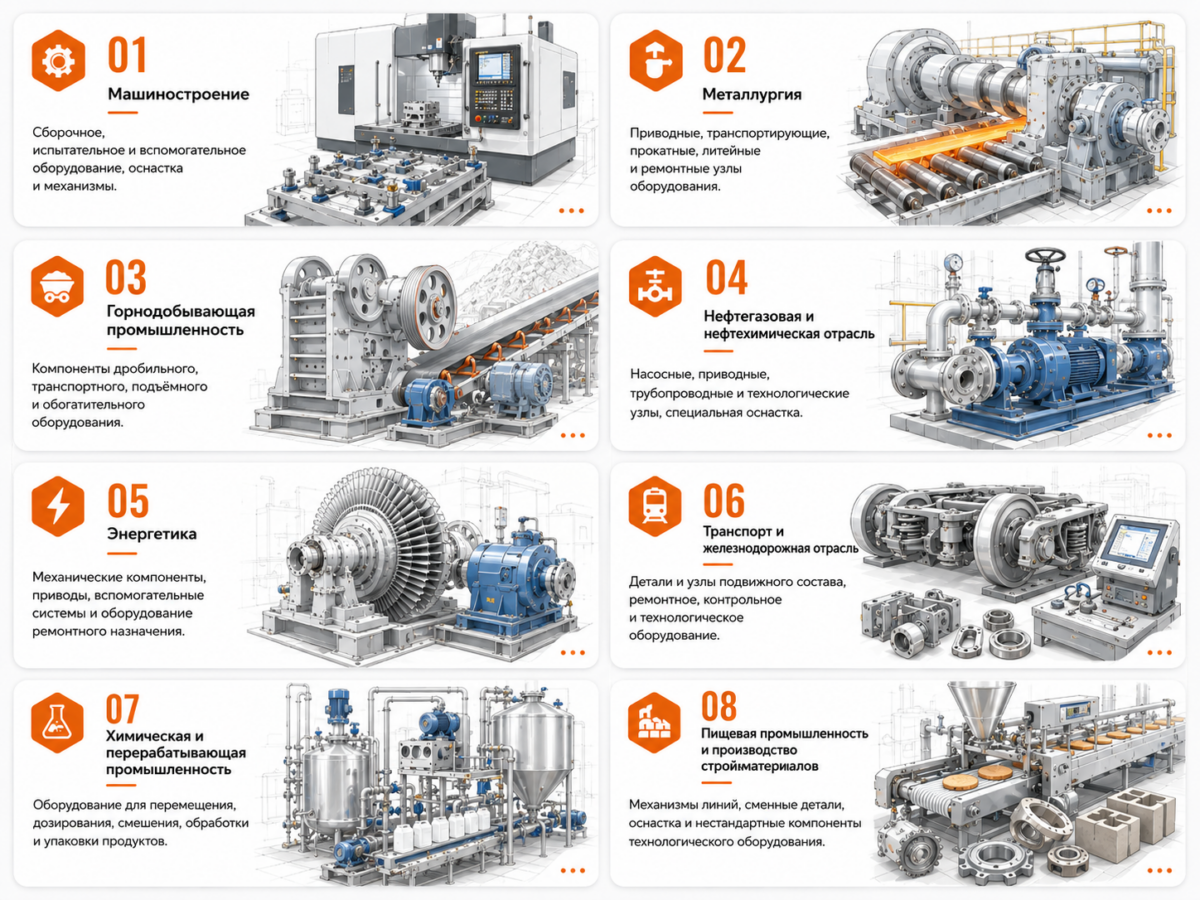

Решения для предприятий различных отраслей

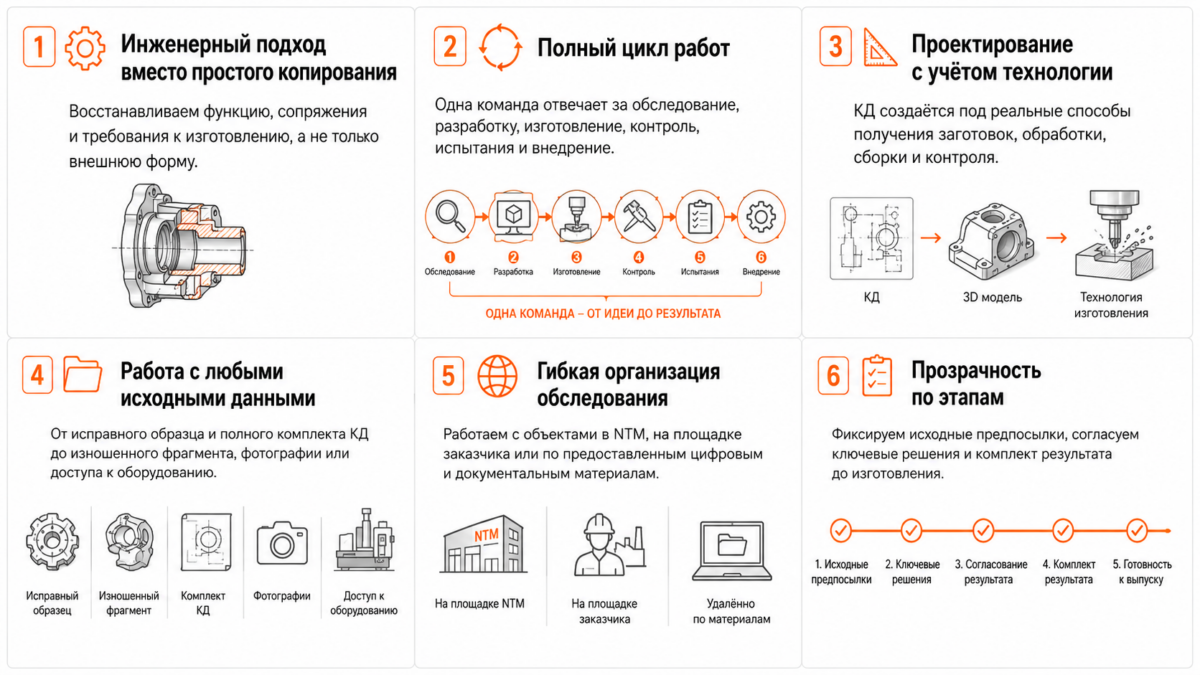

Почему реверс-инжиниринг поручают NTM НовосибТехМаш?

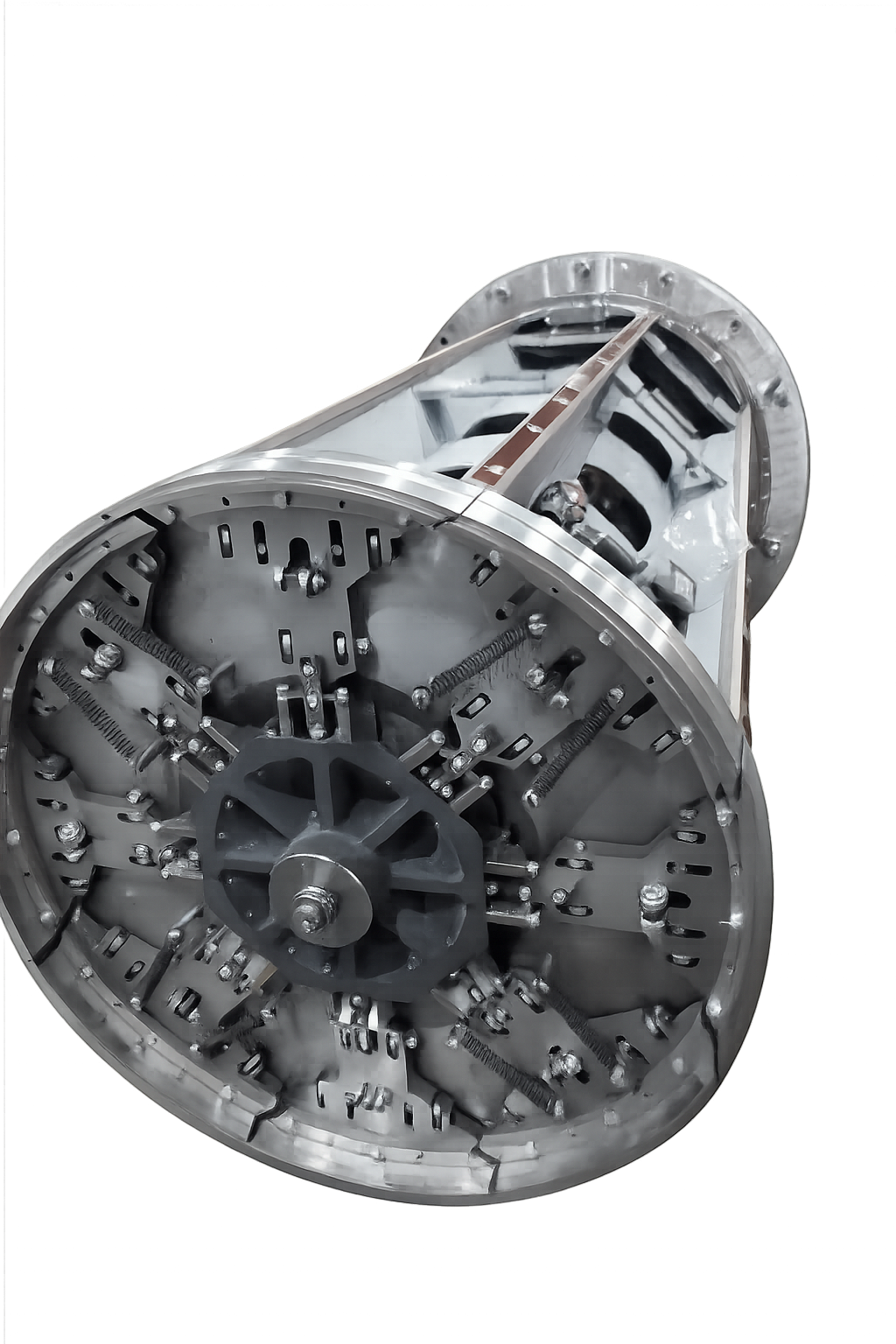

Примеры задач реверс-инжиниринга

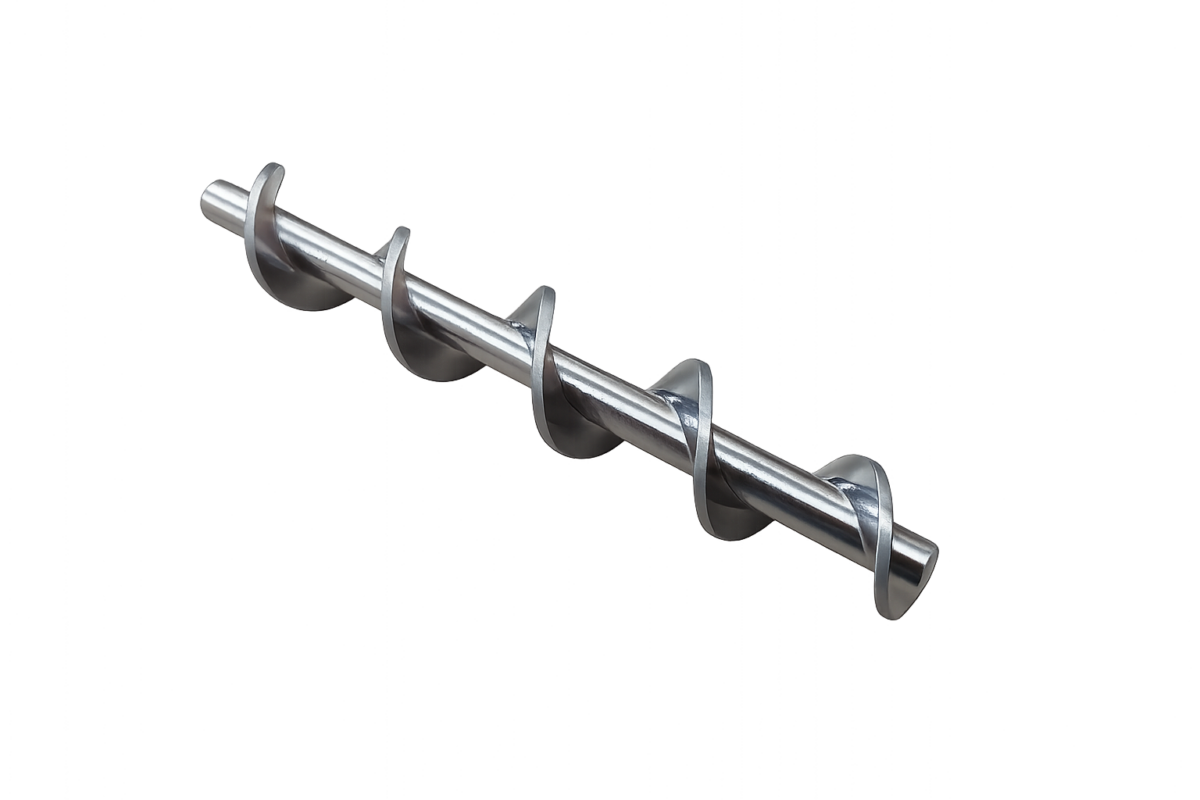

1. Шнек для дозации специй

Описание: на дозационно-смесительном оборудовании производства Италия предприятию-Заказчику регулярно требовались цельноточеные шнеки с высоким качеством поверхности. Приходилось закупать шнеки через параллельный импорт по высокой стоимости.

Решение: разработана технология и оснастка, шнеки изготавливаются на собственном производстве по значительно более низкой стоимости и короткий срок.

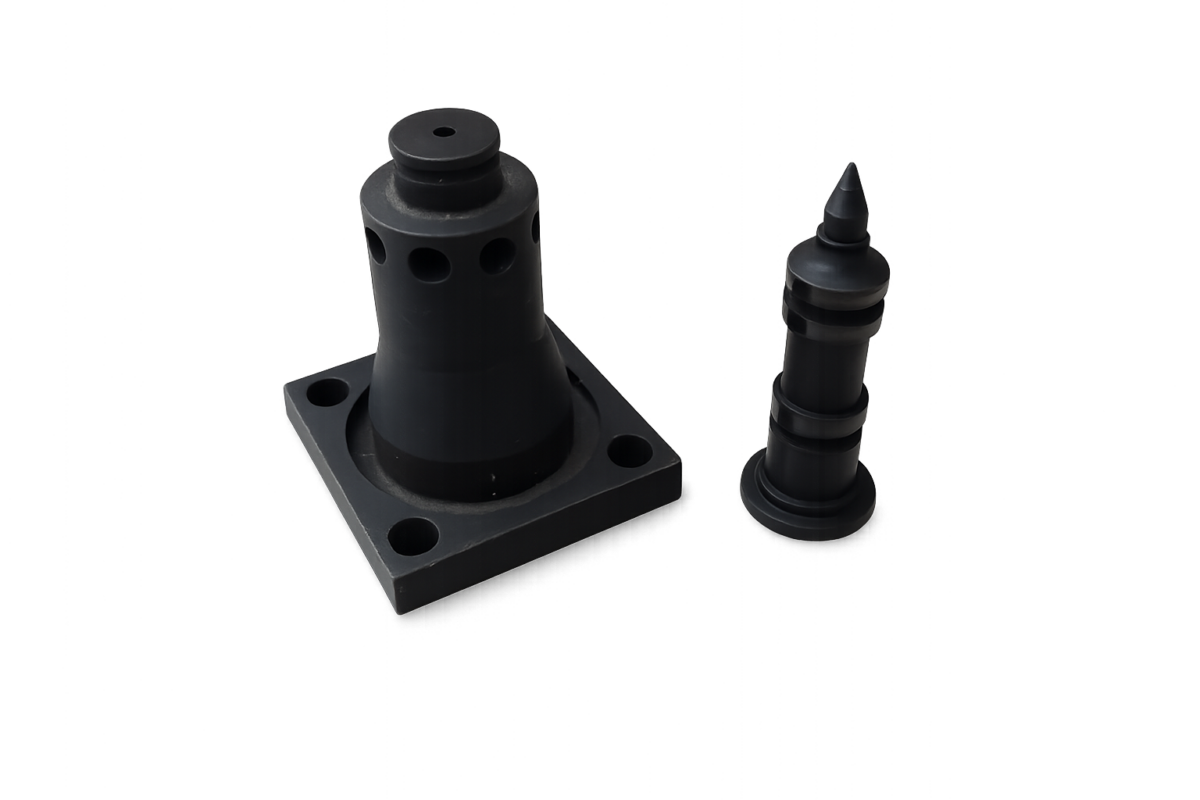

2. Инжекционный клапан

Описание: на оборудовании пр-ва Германия на предприятии-Заказчике используются подобные клапаны. Оригинальные клапаны имели срок службы 6 месяцев и высокую стоимость.

Решение: разработана конструкторская документация, технология, выстроена цепочка кооперации. Изготовленные клапаны имеют в 2 раза более низкую стоимость и срок службы 12 месяцев, подтвержденный опытной и промышленной эксплуатацией.



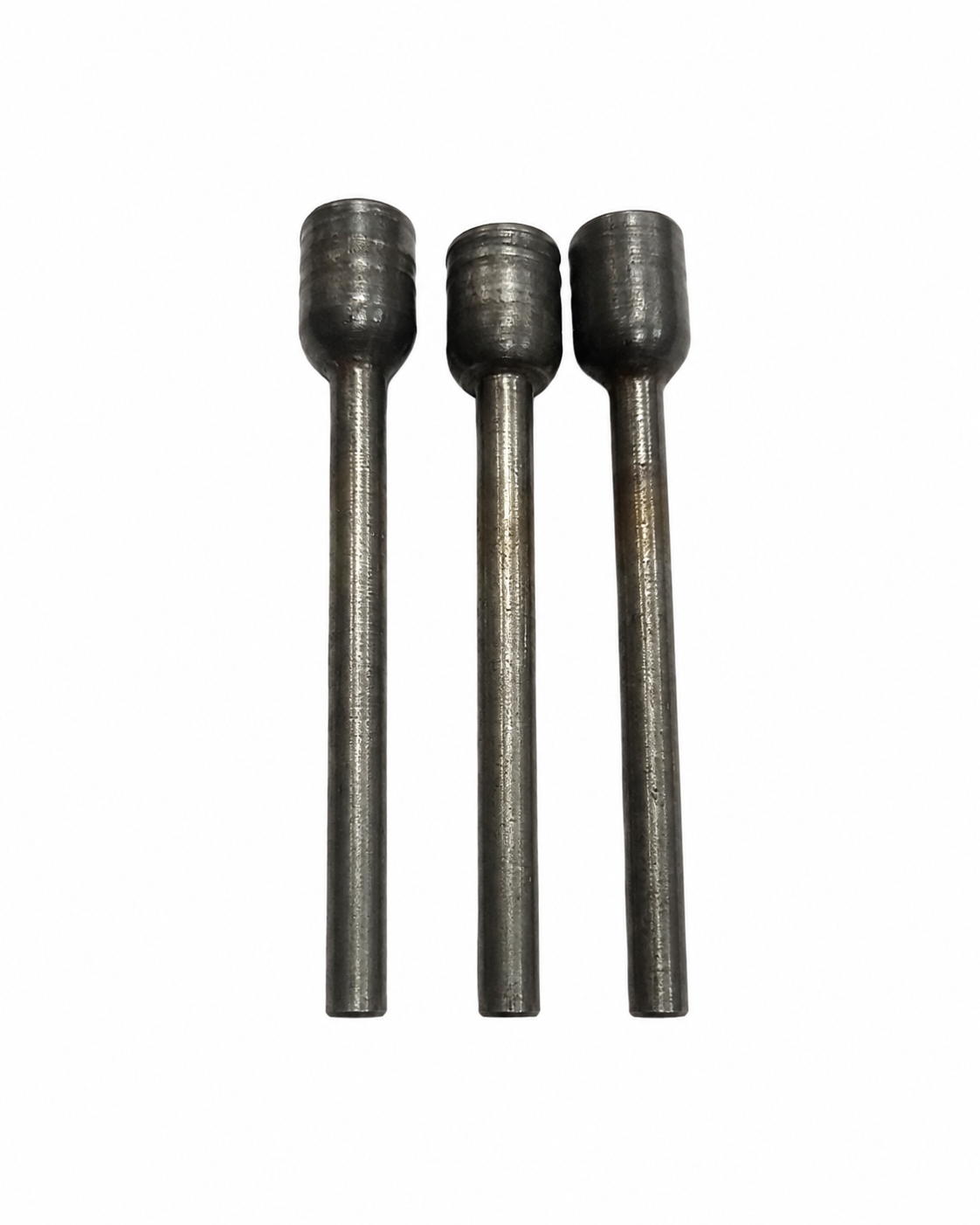

3. Оснастка для механической обработки спец-изделий

Описание: разработать и изготовить оснастку, аналогичную имеющейся для механической обработки спец-изделий.

Решение: разработана конструкторская документация, изготовлена и сдана оснастка.

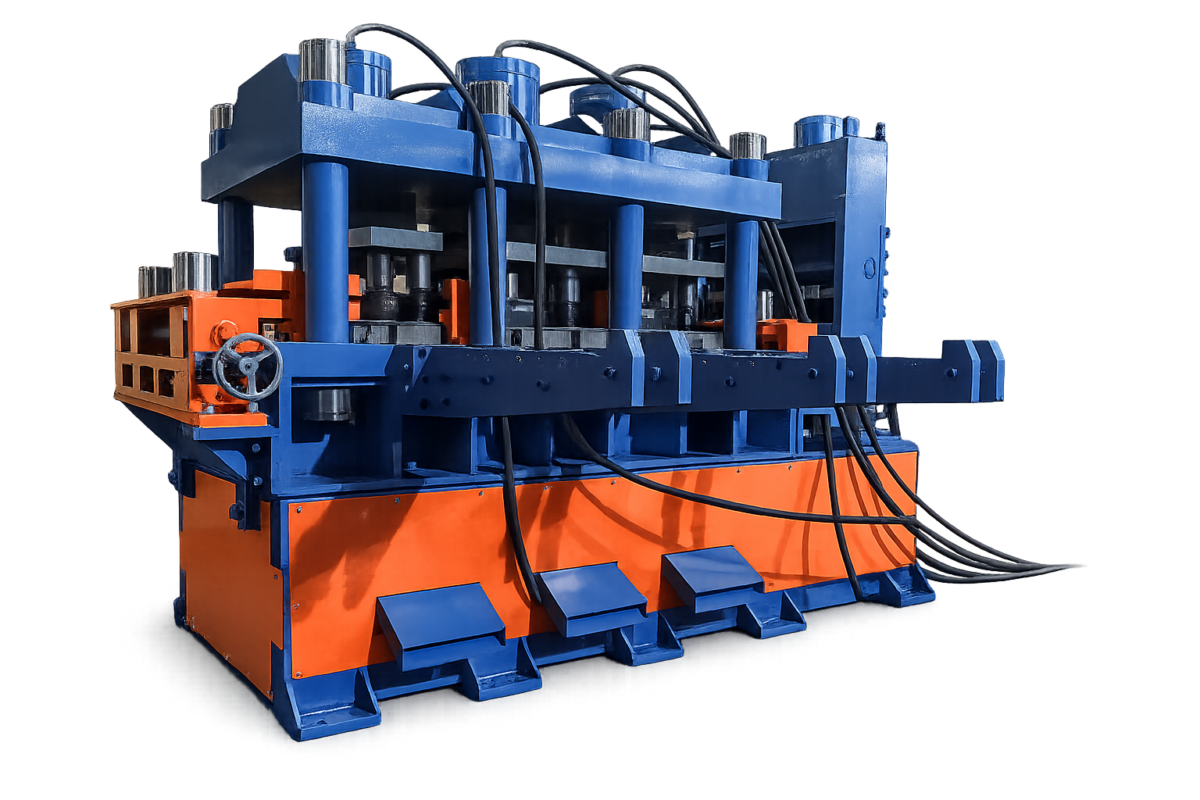

4. Гидравлический прессовый комплекс (3 пресса и гильотинные ножницы) для производства перфорированной ленты — заготовки для барьерного дорожного ограждения.

Описание: на предприятии-заказчике эксплуатируется несколько подобных прессовых комплексов разных производителей, поставлена задача учесть все недостатки и преимущества каждого из имеющихся прессов, на основании многолетного опыта эксплуатации, разработать и конструкторскую документацию и изготовить прессовый комплекс.

Решение: прессовый комплекс изготовлен, успешно эксплуатируется с 2019 года.

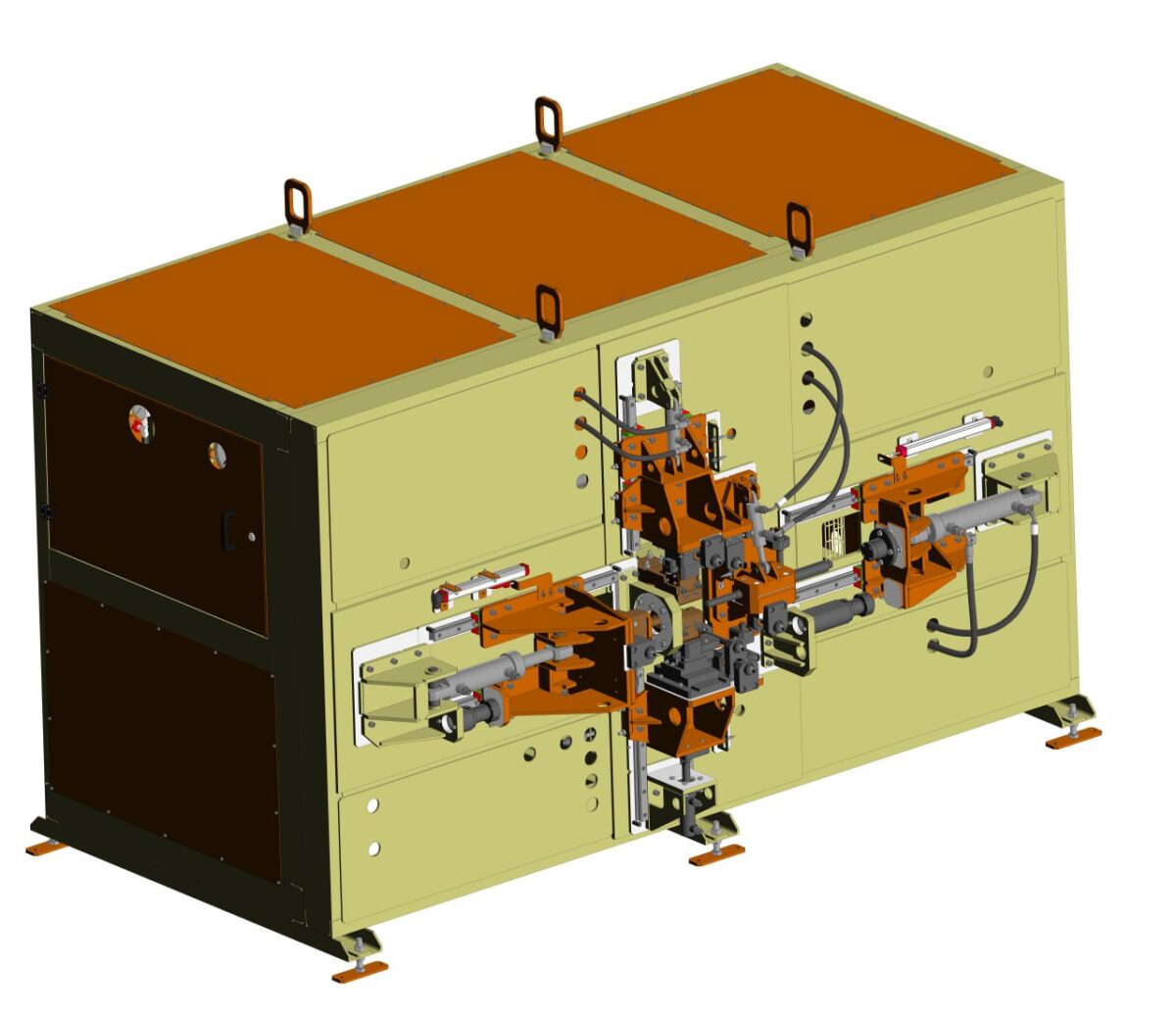

5. Установка электровысадки заготовок «Торсион» для рулевого управления спец-изделий.

Описание: на предприятии-заказчике, исполняющем Гособоронзаказ находилась устаревшая установка электровысадки пр-ва СССР. Была поставлена задача разработать и изготовить ремонтопригодную аналогичную установку с использованием современной элементной базы.

Решение: установка разработана, применены современные технологии (например серво-гидравлический привод), сдана заказчику и успешно эксплуатируется.



Стоимость и срок определяются после изучения объекта

Два внешне похожих изделия могут существенно различаться по точности, материалам, внутреннему устройству, степени износа и объёму документации. Поэтому расчёт выполняется после предварительного анализа исходных данных и требуемого результата.

• Размер и конструктивная сложность объекта. Количество деталей, сложные поверхности, скрытые элементы, необходимость разборки и обследования на площадке.
• Состояние исходного образца. Степень износа, повреждения, деформация, наличие ответных деталей и возможность функциональной проверки.
• Требуемая точность и комплект результата. Модель, чертежи, спецификации, расчёты, исследования материалов, технологические данные и отчёты.
• Необходимость изготовления и испытаний. Количество образцов, технология, контроль, стендовые или эксплуатационные проверки, сопровождение внедрения.

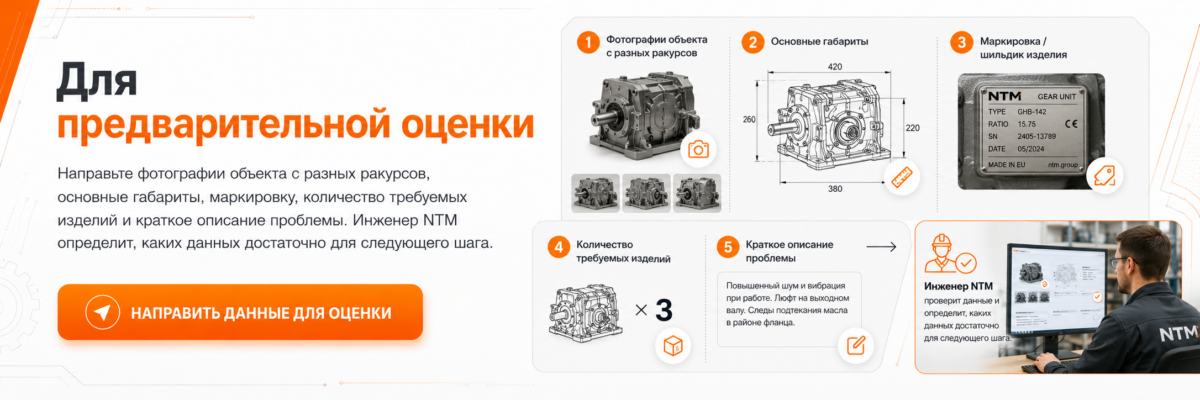

Что направить для оценки?

Фото и видео объекта, основные размеры, маркировку, описание неисправности или дефицита, требуемое количество изделий, желаемый результат и известные условия эксплуатации.

Можно ли восстановить деталь, если она сильно изношена или разрушена?

Да, если сохранилось достаточно информации о геометрии и функции. Номинальные размеры восстанавливаются по сопряжённым элементам, симметрии, стандартным конструктивным решениям, характеру износа, расчётам и эксплуатационным данным. В отдельных случаях потребуются дополнительные образцы или обследование оборудования.

        Достаточно ли выполнить 3D-сканирование?

Не всегда. Сканирование фиксирует фактическую форму, но не определяет автоматически номинальные размеры, посадки, материал, термообработку и функциональные требования. Эти параметры восстанавливаются в ходе инженерной проработки.

   Можно ли работать без чертежей и 3D-моделей?

Да. Большинство проектов может начинаться с физического образца, фотографий, маркировки, старых документов или доступа к оборудованию. Недостающие данные определяются на этапе обследования.

       Обязательно ли демонтировать оборудование?

Зависит от объекта. Часть данных можно получить на площадке без демонтажа. Для скрытых поверхностей, точных посадок, материалов или внутреннего устройства может потребоваться частичная или полная разборка.

           Можно ли изготовить единичную деталь?

Да, если это технически и экономически целесообразно. Для единичного изделия подбирается рациональный объём моделирования, документации, контроля и испытаний.

  Можно ли одновременно улучшить исходную конструкцию?

Да. После восстановления базовой конструкции можно изменить материал, технологию, геометрию, уплотнения, подшипниковые узлы, крепления и другие элементы. Все изменения согласуются и при необходимости подтверждаются расчётами и испытаниями.

           В каких форматах передаются модели и документация?

Форматы согласуются с заказчиком и производственной площадкой. Возможна передача исходных CAD-файлов, нейтральных 3D-форматов, PDF/DWG и других необходимых данных.

              Как определяется требуемая точность?

По функции поверхности, посадкам, сопряжениям, нагрузкам, способу изготовления и требованиям ТЗ. Критические размеры контролируются отдельно; единая точность для всего объекта назначается только тогда, когда это технически обосновано.

Работаете ли вы с предприятиями за пределами Новосибирска?

Да. NTM выполняет проекты для предприятий Российской Федерации и стран ЕАЭС. Формат обследования и передачи объекта определяется индивидуально.
